9.2. Предохранители, реле и жгуты проводов

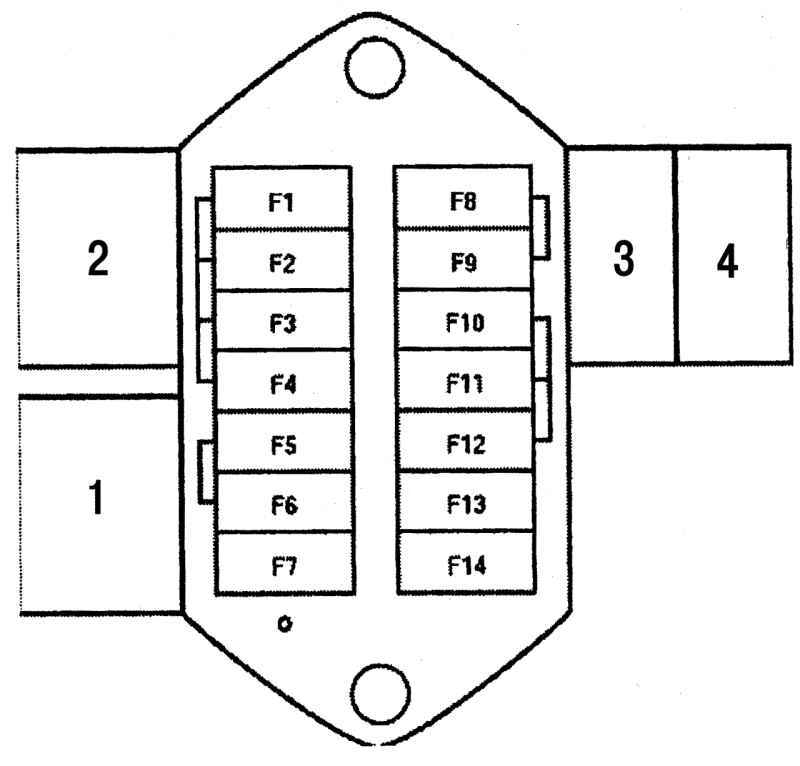

Рис. 9.1. Размещение предохранителей на блоке предохранителей и реле, расположенном в салоне автомобиля: F1—F14 — предохранители; 1 — реле стеклоочистителей; 2 — реле указателей поворота и аварийной световой сигнализации; 3 — реле задних противотуманных фонарей; 4 — звуковой сигнализатор превышения скорости

Плавкие предохранители размещены в блоках предохранителей и реле в моторном отсеке и в салоне автомобиля (рис. 9.1, 9.2).

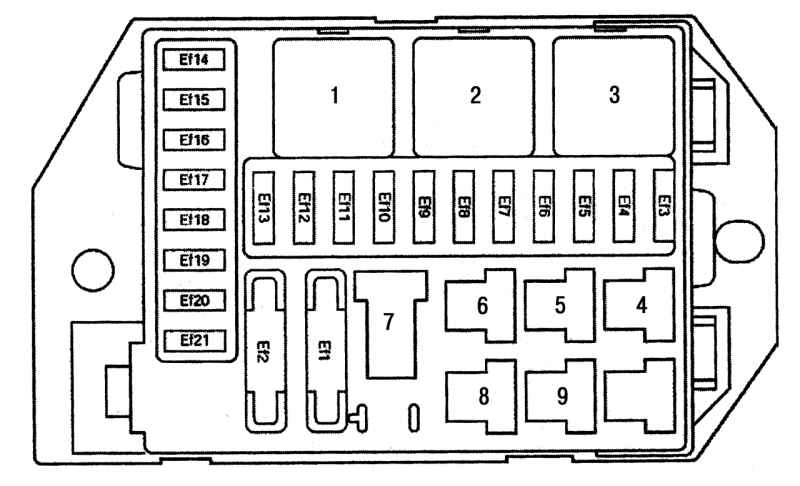

Рис. 9.2. Размещение предохранителей на блоке предохранителей и реле, расположенном в моторном отсеке: Ef11— Ef21 — предохранители; 1 — реле высокой частоты вращения вентилятора радиатора; 2 — главное реле; 3 — реле зажигания; 4 — реле передних противотуманных фар; 5 — реле низкой частоты вращения вентилятора радиатора; 6 — реле подсветки; 7 — реле кондиционера; 8 — реле фар; 9 — реле звукового сигнала

Всегда заменяйте предохранитель другим предохранителем той же мощности. На каждом предохранителе указана его величина номинального тока. Не заменяйте предохранитель более одного раза, не определив причину его перегорания. Если предохранитель перегорел, значит, разорван проводник, соединяющий контакты предохранителя.

Установите новый предохранитель, рассчитанный на ту же величину тока. На обратной стороне каждого предохранителя указана величина защищаемого тока.

Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.

Не заменяйте предохранитель проволочной перемычкой, так как можно серьезно повредить электрическую цепь автомобиля.

Цепи, защищаемые предохранителями, приведены в табл. 9.1.

Таблица 9.1      Цепи, защищаемые предохранителями

Обозначение предохранителя	Ток, А	Источник	Защищаемые цепи
Предохранители в блоке предохранителей и реле в моторном отсеке
Ef2	40	Аккумуляторная батарея	Включатель зажигания, блок предохранителей панели управления (F11-F13)
Ef3	10	Аккумуляторная батарея	Выключатель подачи топлива (инерционный выключатель)
Ef4	10	Зажигание 1	Топливо, генератор, датчик скорости, реле топливного насоса, главное реле, катушка зажигания
Ef5	-	-	Не используется
Ef6	20	Аккумуляторная батарея	Двигатель вентилятора отопителя
Ef7	15	Аккумуляторная батарея	Обогреватель заднего стекла
Ef8	10	Аккумуляторная батарея	Дальний свет фары, правая сторона
Ef9	10	Аккумуляторная батарея	Дальний свет фары, левая сторона
Ef10	10	Аккумуляторная батарея	Ближний свет фары, правая сторона
Ef11	10	Аккумуляторная батарея	Ближний свет фары, левая сторона
Ef12	10	58	Задние фонари и фонари освещения, правая сторона
Ef13	10	58	Задние фонари и фонари освещения, левая сторона
Ef14	10	Аккумуляторная батарея	Компрессор кондиционера
Ef15	30	Аккумуляторная батарея	Вентилятор радиатора
Ef16	10		Запасной
Ef17	10	Аккумуляторная батарея	Звуковой сигнал
Ef18	20	Аккумуляторная батарея	Реле фар, переключатель дальнего света
Ef19	15	Аккумуляторная батарея	Электронный блок управления, главное реле
Ef20	15	Аккумуляторная батарея	Передние противотуманные фары
Ef21	15		Запасной
Предохранители, расположенные в блоке предохранителей и реле в салоне автомобиля
F1	10	Зажигание 1	Панель приборов, часы
F2	10	Зажигание 1	SDM
F3	25	Зажигание 1	Включатель аварийного светового сигнала
F4	10	Зажигание 1	Лампы сигнала поворота
F5	15	Аккумуляторная батарея	Стоп-сигнал
F6	10	Зажигание АСС	Аудиосистема
F7	20	Зажигание АСС	Прикуриватель
F8	15	Зажигание 2	Стеклоочиститель
F9	15	Зажигание 2	Двигатель заднего стеклоочистителя, передние и задние омыватели стекла, фонарь заднего хода
F10	10	Зажигание 2	Электропривод наружных зеркал заднего вида
F11	10	Ef2	Аудиосистема, плафон освещения салона
F12	15	Ef2	Аварийный световой сигнал, часы
F13	20	Ef2	Электропривод замков дверей
F14	20	Стартер	Двигатель стартера

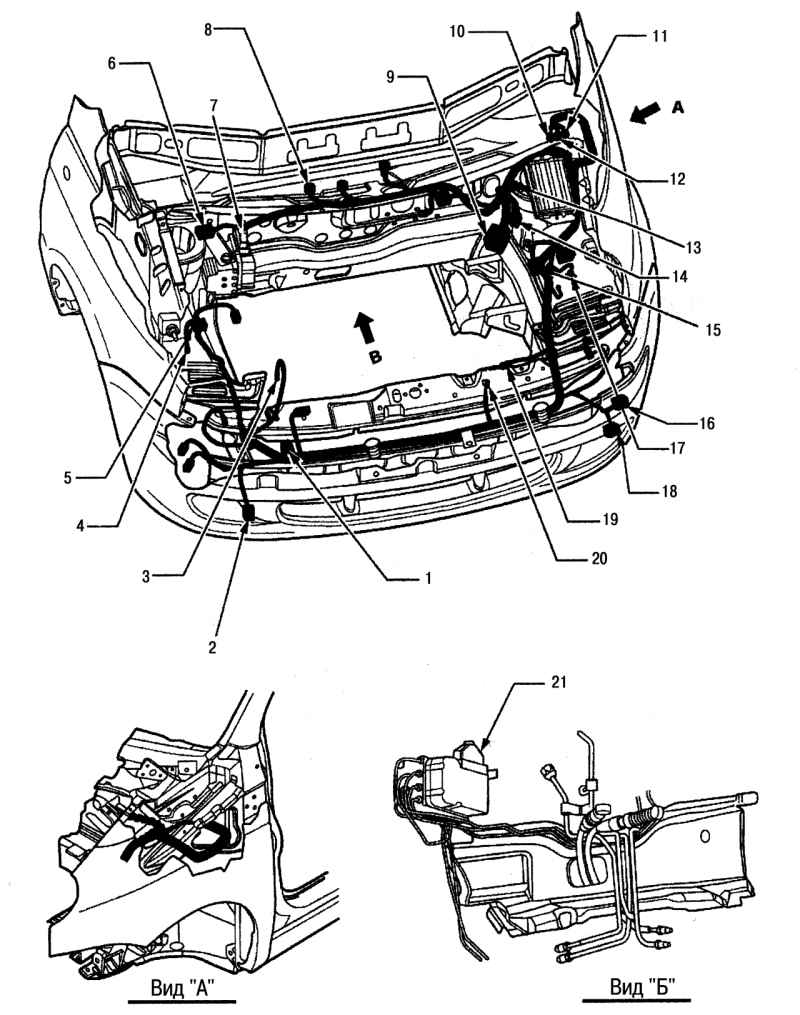

Рис. 9.3. Расположение жгутов проводов и разъемов в моторном отсеке: 1 — датчик двойного давления; 2 — передняя правая противотуманная фара; 3 — датчик давления гидроусилителя руля; 4 — разъем G102; 5 — правая фара; 6 — датчик правого переднего колеса; 7 — блок управления ABS; 8 — клапан поглотителя паров топлива; 9 — разъем С101; 10 — разъем С205; 11 — разъем С202; 12 — разъем С206; 13 — датчик левого переднего колеса; 14 — разъем С102; 15 — левая фара; 16 — звуковой сигнал; 17 — разъем G101; 18 — передняя левая противотуманная фара; 19 — вентилятор радиатора; 20 — датчик открытия капота; 21 — электронный блок управления

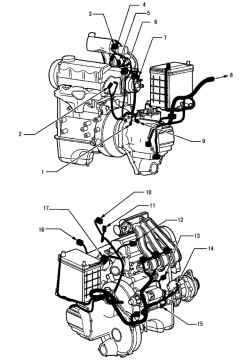

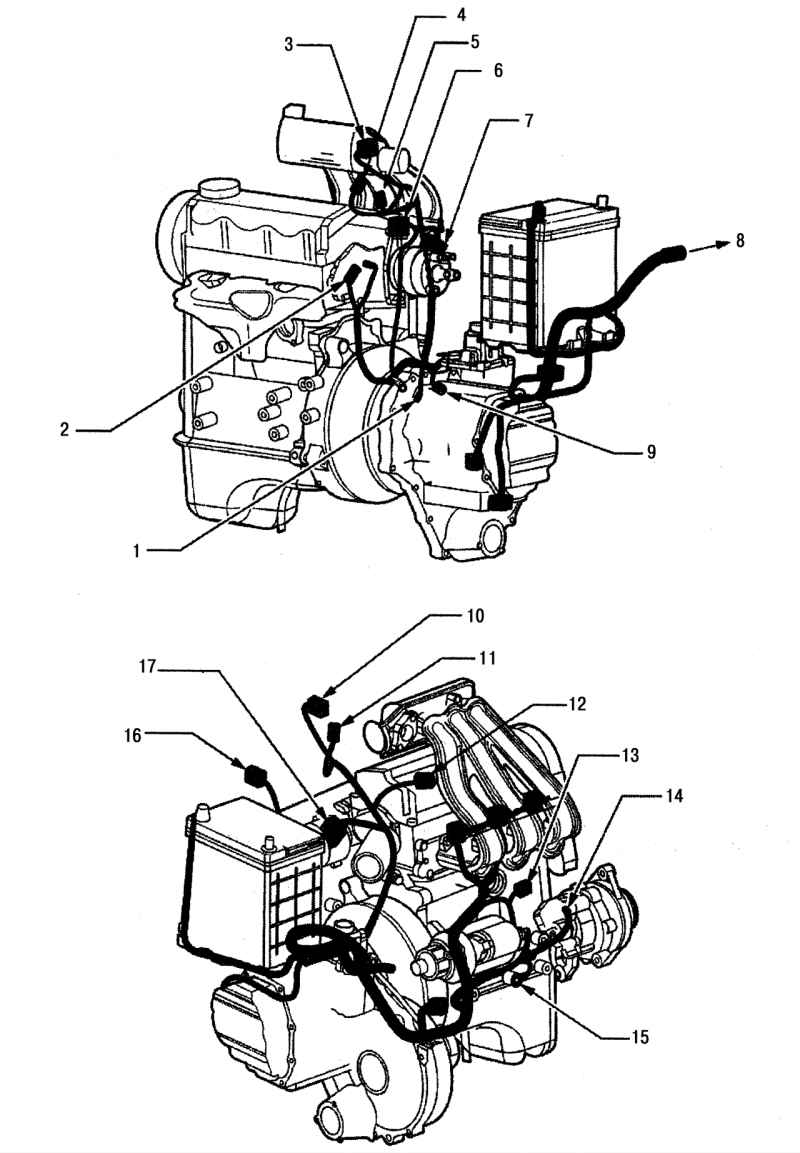

Рис. 9.4. Расположение жгутов проводов и разъемов на двигателе: 1 — датчик кислорода; 2 — датчик температуры охлаждающей жидкости; 3 — клапан контроля холостого хода; 4 — клапан рециркуляции отработавших газов; 5 — датчик положения дроссельной заслонки; 6 — датчик температуры воздуха во впускном коллекторе; 7 — оптический датчик; 8 — к электронному блоку управления; 9 — выключатель лампы заднего хода; 10 — клапан контроля холостого хода; 11 — датчик положения дроссельной заслонки; 12 — клапан рециркуляции отработавших газов; 13 — датчик детонации; 14 — В+ генератора; 15 — разъем G103; 16 — датчик температуры воздуха во впускном коллекторе; 17 — оптический датчик

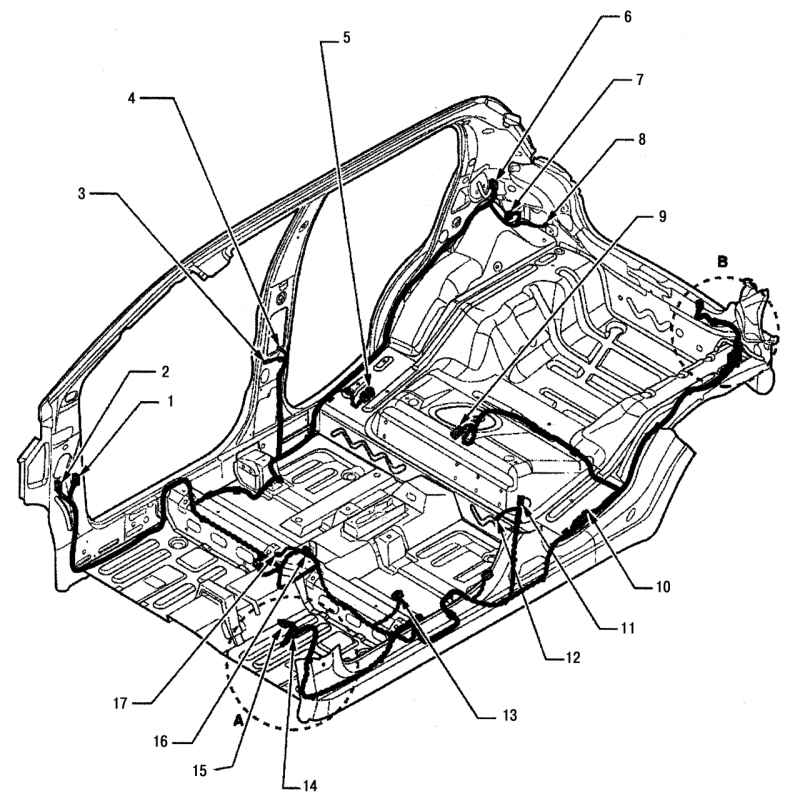

Рис. 9.5. Расположение жгутов проводов и разъемов на кузове: 1 — разъем С362 (для правостороннего управления); 2 — разъем С361; 3 — выключатель освещения в двери переднего пассажира; 4 — разъем С381; 5 — датчик заднего правого колеса; 6 — правый задний динамик; 7 — правый плафон освещения; 8 — разъем G402; 9 — топливный насос; 10 — датчик заднего левого колеса; 11 — разъем С371; 12 — выключатель освещения в двери водителя; 13 — датчик ремня безопасности; 14 — разъем С351; 15 — разъем С352 (для левостороннего управления); 16 — датчик стояночного тормоза; 17 — разъем G301

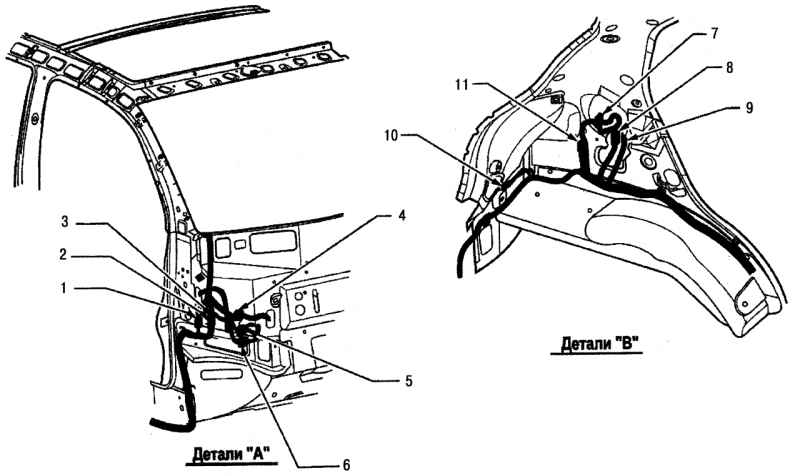

Рис. 9.6. Расположение жгутов проводов и разъемов: А, В — зоны, показанные на рис. 9.5; 1 — разъем С203; 2 — разъем С202; 3 — разъем С201; 4 — разъем С204; 5 — разъем С205; 6 — разъем С206; 7 — левый задний динамик; 8 — разъем С401; 9 — разъем С402; 10 — разъем G401; 11 — левый плафон освещения

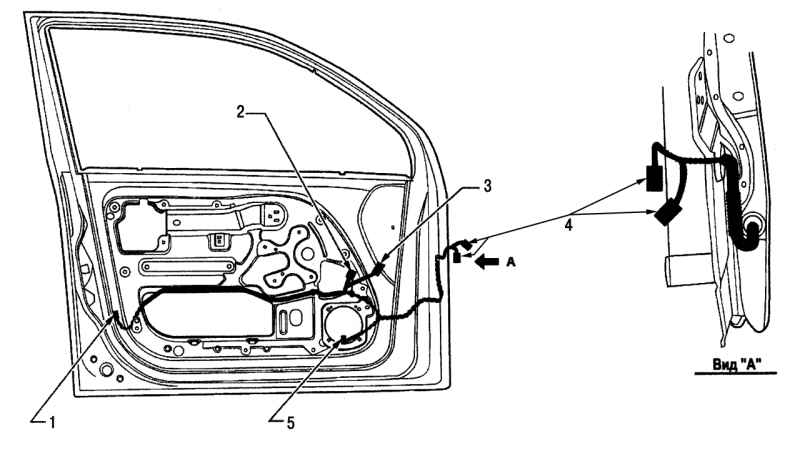

Рис. 9.7. Расположение жгутов проводов и разъемов передней двери: 1 — привод замка двери; 2 — двигатель стеклоподъемника; 3 — регулятор положения наружного зеркала заднего вида; 4 — разъемы С351, С352; 5 — передний динамик

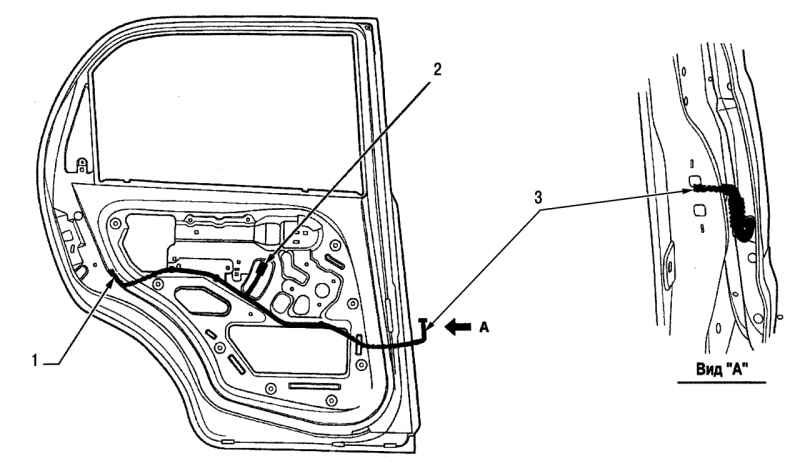

Рис. 9.8. Расположение жгутов проводов и разъемов задней двери: 1 — привод замка двери; 2 — двигатель стеклоподъемника; 3 — разъем С371

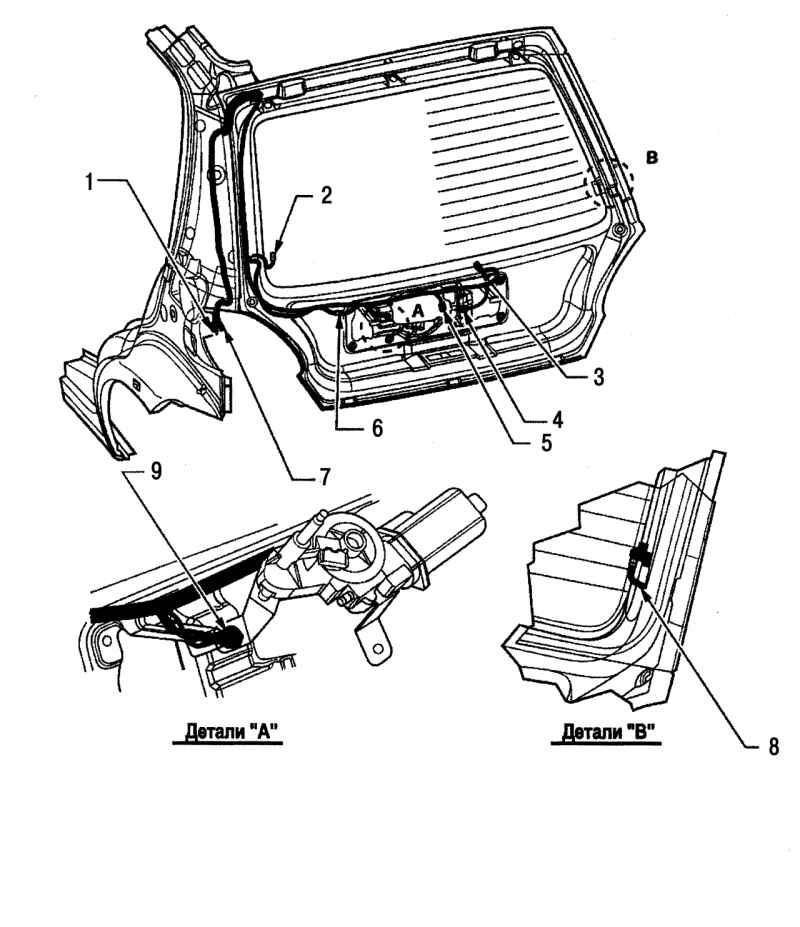

Рис. 9.9. Расположение жгутов проводов и разъемов крышки багажника: 1 — разъем С402; 2 — разъем заднего обогревателя стекла; 3 — центральный стоп-сигнал; 4 — двигатель заднего стеклоочистителя; 5 — плафон освещения номерного знака; 6 — разъем С403; 7 — разъем С401; 8 — разъем G404; 9 — разъем G403

Соединения элементов системы зажигания, электроснабжения, электропуска, освещения, световой сигнализации, контрольно-измерительных приборов и дополнительного оборудования осуществляются жгутами проводов с разъемами. Расположение жгутов проводов в моторном отсеке, на двигателе, кузове, в передней и задней дверях и крышке багажника показано на рис. 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9.
